ADữ liệu Matrix10 x 10là biểu tượng ECC 200 DataMatrix nhỏ nhất, bao gồm một lưới 10 x 10 được sử dụng để mã hóa một lượng dữ liệu rất nhỏ.

Bởi vì dấu chân tối thiểu của nó - thường khoảng 1 mm - DataMatrix10 x 10được sử dụng rộng rãi trong các ngành công nghiệp như hàng không vũ trụ, điện tử và thiết bị y tế, nơi không gian đánh dấu cực kỳ hạn chế.

Tuy nhiên, kích thước nhỏ gọn này đi kèm với những hạn chế nghiêm ngặt. Một DataMatrix10 x 10Chỉ có thể lưu trữ một vài ký tự và yêu cầu kiểm soát chính xác các điều kiện đánh dấu và quét.

Hướng dẫn này giải thích kích thước của nó, giới hạn công suất và khi nào nó là lựa chọn đúng trong các ứng dụng thế giới thực.

DataMatrix 10 x 10 là gì? (Định nghĩa và ý nghĩa thực tế)

Một DataMatrix10 x 10Mã vạch 2D bao gồm10 hàng x 10 cột (100 mô-đun)theo tiêu chuẩn ECC 200.

Trong khi nó bao gồm 100 mô-đun, một phần đáng kể của không gian đó được dành riêng cho các mẫu cấu trúc và sửa lỗi. Điều này chỉ để lại một diện tích tối thiểu cho dữ liệu thực tế, về cơ bản xác định cách biểu tượng được sử dụng trong thực tế.

Nói cách khác, các10 x 10định dạng tồn tại không phải vì sự linh hoạt, mà vìhạn chế không gian cực đoan.

DataMatrix 10 x 10 giới hạn công suất (Những gì bạn có thể thực sự mã hóa)

Hạn chế quan trọng nhất là khả năng dữ liệu - và đây là nơi mà nhiều triển khai thất bại.

Mặc dù biểu tượng chứa 100 mô-đun, nhưng chỉ có một phần nhỏ có sẵn cho dữ liệu thực tế. Phần còn lại được dành riêng cho:

• Mẫu tìm (biên giới hình L)

• Mô hình thời gian

Sửa lỗi (Reed-Solomon, khoảng 25%)

Kết quả là tải trọng có thể sử dụng cực kỳ hạn chế.

Giới hạn công suất thực tế:

Theo thông số kỹ thuật ECC 200, công suất tối đa của một10 x 10DataMatrix là:

•Số: 6 chữ số

•Chữ cái số: 3 ký tự

•Nhị phân: 1 byte

Thông tin chính:

A10 x 10DataMatrix không phải là "nhỏ nhưng linh hoạt". Nó làhạn chế nghiêm ngặtNgay cả một ký tự bổ sung sẽ buộc biểu tượng mở rộng.

Ví dụ, cố gắng mã hóa “1234567” sẽ tự động tạo ra mộtBiểu tượng 12 x 12không10 x 10.

Kích thước vật lý của DataMatrix 10 x 10 (Kích thước mô-đun và vùng yên tĩnh)

Một khi dữ liệu được xác định, hạn chế tiếp theo là kích thước vật lý.

Kích thước cuối cùng phụ thuộc vàoX-kích thước (kích thước mô-đun). Trong các hệ thống đánh dấu chính xác cao, điều này có thể thấp đến 0,1 mm.

Kích thước vật lý điển hình:

•Kích thước ma trận:được xác định bởi kích thước mô-đun (chiều X), không cố định

•Khu vực yên tĩnh:ít nhất 1 chiều rộng mô-đun trên mỗi bên

•Tổng không gian cần thiết:phụ thuộc vào kích thước mô-đun và bao gồm khu vực yên tĩnh

Ví dụ, với kích thước mô-đun 0,25 mm, a10 x 10DataMatrix sẽ là khoảng 2,5 mm x 2,5 mm (không bao gồm khu vực yên tĩnh), và lớn hơn khi khu vực yên tĩnh được bao gồm.

Nhiều lỗi đánh dấu không gây ra bởi lỗi mã hóa, mà là do vùng yên tĩnh không đủ hoặc độ tương phản kém xung quanh biểu tượng.

So sánh kích thước DataMatrix (10 x 10 so với Biểu tượng lớn hơn)

Để quyết định liệu10 x 10là phù hợp, nó giúp so sánh nó với các lớp kích thước tiếp theo.

Quy tắc thực tế:Nếu dữ liệu của bạn thậm chí hơi phức tạp, 10 x 10 thường không phải là lựa chọn đúng đắn.

Khi nào sử dụng DataMatrix 10 x 10 (ứng dụng công nghiệp thực sự)

Do những hạn chế của nó, biểu tượng này chỉ được sử dụng trong các kịch bản rất cụ thể.

1. PCB và vi điện tử

Trong sản xuất PCB, không gian đánh dấu có sẵn là cực kỳ hạn chế.Để phù hợp với a10 x 10biểu tượng, nhà sản xuất thườngnén định dạng dữ liệu (ví dụ: mã hóa cơ sở-36).

2. Dụng cụ y tế và cấy ghép

Các công cụ phẫu thuật phải sống sót trong các chu kỳ khử trùng lặp đi lặp lại.Nhãn thoái hóa nhanh chóng, vì vậy đánh dấu vĩnh viễn là cần thiết.

A10 x 10DataMatrix cho phép truy xuấtkhông ảnh hưởng đến khả năng sử dụng hoặc tính toàn vẹn của cấu trúc.

3. Các thành phần hàng không vũ trụ và chính xác

Trong hàng không vũ trụ, ngay cả các bộ phận nhỏ cũng phải có thể theo dõi được.Tuy nhiên, đánh dấu không được làm suy yếu thành phần.

Điều này tạo ra một trường hợp sử dụng hoàn hảo cho các biểu tượng siêu nhỏ.

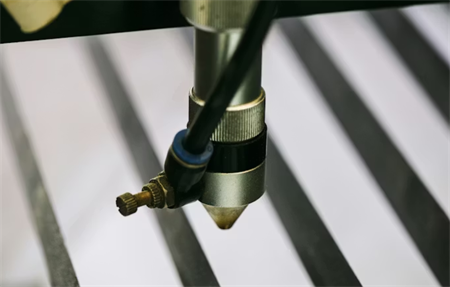

Đánh dấu phần trực tiếp (DPM): Tại sao 10 x 10 được sử dụng

Trong hầu hết các trường hợp thực tế, DataMatrix10 x 10được sử dụng trongĐánh dấu phần trực tiếp (DPM).

Thay vì in nhãn, mã được áp dụng trực tiếp bằng cách sử dụng:

• Đánh dấu bằng laser

• Điểm tiểu tinh

• Khắc hóa chất

Lợi thế là độ bền.Trade-off làkhả năng đọc trở nên khó khăn hơn để kiểm soát.

Những thách thức về khả năng đọc (và cách khắc phục chúng)

Ở quy mô này, tạo mã không phải là phần khó khăn.Đọc nó đáng tin cậy.

Các vấn đề phổ biến bao gồm:

• Phản ánh trên bề mặt kim loại

• Độ tương phản thấp sau khi đánh dấu

• Định nghĩa mô-đun không đủ

Giải pháp công nghiệp:

Hệ thống thị giác công nghiệp (không phải máy quét tiêu dùng)

•Dsome ánh sáng để giảm phản xạ

• Các thông số laser tối ưu hóa cho độ tương phản cao

Chúng thường được xác nhận theo tiêu chuẩn chất lượng ISO DPM.

Cách tạo một DataMatrix 10 x 10 một cách chính xác

Để tạo thành công một10 x 10biểu tượng:

1.Giữ dữ liệu cực kỳ ngắn (6 chữ số hoặc ít hơn được khuyên)

2.Sử dụng phần mềm mã hóa tuân thủ ECC 200

3.Xác nhận kích thước biểu tượng trước khi đánh dấu

4.Thử nghiệm khả năng đọc trong điều kiện thực tế

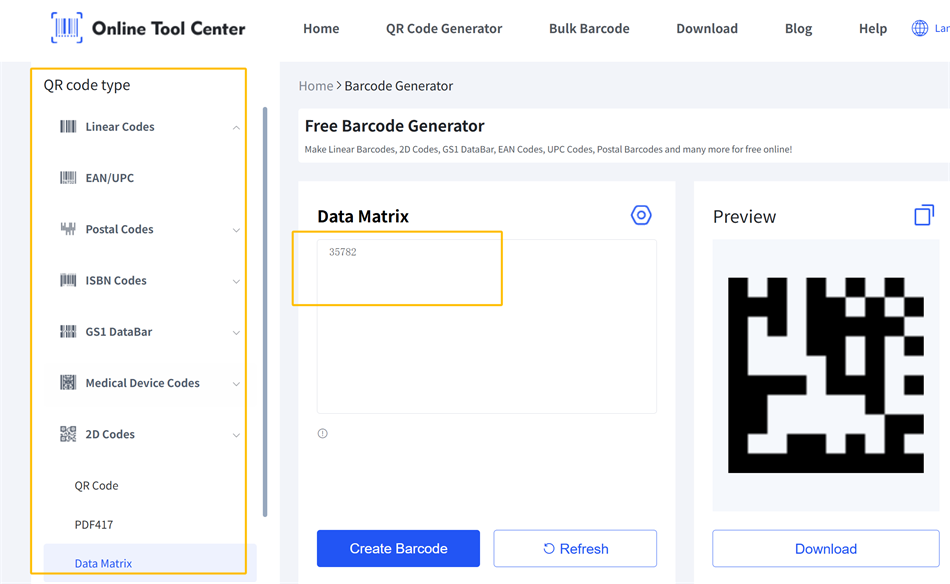

Trong thực tế, có rất nhiềumáy phát mã vạch 2D trực tuyến miễn phícó thể nhanh chóng tạo ra một DataMatrix 10 x 10. Quá trình này thường đơn giản - chỉ cần nhập dữ liệu của bạn và công cụ sẽ tự động tạo ra biểu tượng.

Quy tắc chính:Nếu dữ liệu của bạn không phù hợp tự nhiên với giới hạn, đừng ép buộc nó - thay vào đó hãy sử dụng một biểu tượng lớn hơn.

Kết luận: Khi 10 x 10 là sự lựa chọn đúng đắn

DataMatrix10 x 10không phải là một mã vạch có mục đích chung, mà là một giải pháp cho các hạn chế không gian cực đoan.

Sử dụng đúng cách, nó cho phép truy cập vào các thành phần nhỏ nhất. Sử dụng không đúng cách, nó thường dẫn đến mã không thể đọc được.

Cuối cùng, thành công phụ thuộc ít hơn vào việc tạo ra biểu tượng và nhiều hơn vào việc thiết kế toàn bộ quá trình đánh dấu và quét xung quanh các hạn chế của nó.

Câu hỏi phổ biến về DataMatrix 10 x 10

Q1: Kích thước DataMatrix nhỏ nhất là gì?

Kích thước ECC 200 DataMatrix nhỏ nhất là10 x 10.

Q2: Bao nhiêu dữ liệu có thể10 x 10Cửa hàng DataMatrix?

Tối đa 6 chữ số hoặc 3 ký tự chữ cái.

Q3: Có thể quét điện thoại thông minh10 x 10Mã?

Một số điện thoại thông minh có thể quét mã DataMatrix, nhưng cho10 x 10Các biểu tượng - đặc biệt là trong điều kiện DPM hoặc độ tương phản thấp - độ tin cậy quét thường bị hạn chế.
